气动套筒调节阀
产品型号：ZJHM
产品口径：DN20-DN400
产品压力：PN16-PN64
产品材质：碳钢，304，316
网址:http://www.dovnovalves.com/p-1167/

气动套筒调节阀采用金属活塞环型套筒导向，压力平衡式阀芯，适用于高温的工况，气动套筒调节阀坚固的套筒导向和独特的金属活塞环为阀芯上下运动提供高度的稳定性，降低了震动和机械噪音。该系列调节阀动态稳定性优良、适合荷刻工况条件的高性能调节阀。由于具有使作用在阀芯上的流体压力平衡的结构，因此只须用较小的操作力便可达到稳定调节。

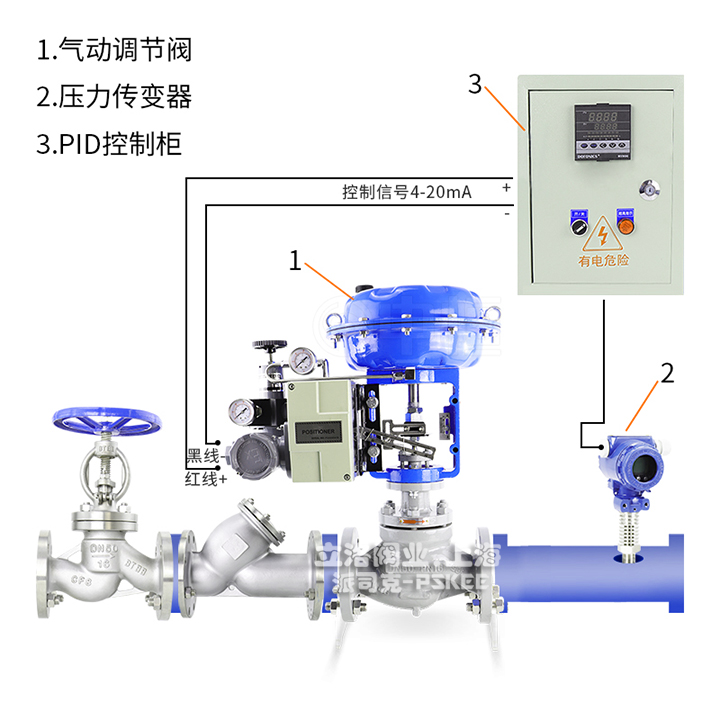

工作原理
规格零件
产品特点
产品结构图
外形尺寸表
产品实物图
应用范围
产品说明书

气动套筒调节阀安装图、解决方案、工作原理,派司克展示ZJHM气动薄膜精小型套筒调节阀规格型号、设计制造标准、结构尺寸表、使用说明书。可订制美标、欧标、德标、日标等出口标准；打造高品质、高性能、高标准、高寿命、价格优惠的系列产品。

产品简述

高性能气动套筒控制阀采用流体压力平衡结构，是一种改进型压力平衡式的调节阀，介质自上而下流动。该阀新增了先导阀芯来实现小开度调节，使得阀门整体调节能力得到提高，该系列控制阀有工作平稳，流通能力大，允许压差大，泄漏量小，噪音低等特点。可分为气动、电动高性能套筒控制阀，阀盖有标准型、波纹管密封型、低温型、散热型等结构。

技术参数

阀体类型：直通式、角式

阀芯形式：压力平衡先导阀芯

阀盖形式：标准型、散热型、低温型、波纹管型、

连接方式：法兰 FF、RF、RJ、TG、MFM

焊接 SW（40～50mm）；BW（65～250mm）

流量特性：等百分比、线性

泄漏等级：硬密封（ASME B16.104 V）

使用温度：标准型 -17~+230℃

伸长 I 型(EI) -45~-17℃、+230~+566℃

可调范围： 50:1
