GB 12239-1989隔膜阀执行标准
中华人民共和国国家标准
通用阀门隔膜阀
GB12239 —89
1 主题内容与适用范围
本标准规定了隔膜阀的型式.技术要求,试验方法等。
本标准适用于公称压力PN≤1.6 MPa,公称通径 DN10~400 mm法兰连接和DN8~80 mm( 1 /4"~3”)螺纹连接隔膜阀。
2 引用标准
GBl96普通螺纹基本尺寸(直径1~600 mm)GB 197普通螺纹公差与配合(直径1~～355 mm)GB1181形状和位置公差未注公差的规定
GB 4216.2~～4216.50.25~1.6 MPa灰铸铁管法兰尺寸
GB 4981工业用阀门的压力试验
GB5575化工设备衬里用未硫化橡胶板GB 5796.1~5796.4梯形螺纹
GB 9113.1~～9113.26整体钢制管法兰
GB12220通用阀门标志
GB12221法兰连接金属阀门结构长度GB12222多回转阀门驱动装置的连接
GB 12225通用阀门铜合金铸件技术条件GB12226通用阀门灰铸铁件技术条件
GB 12289通用阀门碳素钢铸件技术条件GB12230通用阀门奥氏体钢铸件技术条件
GB/T12252通用阀门供货要求
HG4541化工设备及管件橡胶衬里(试行)
ZB G94 004搪玻璃设备技术条件
3 型式

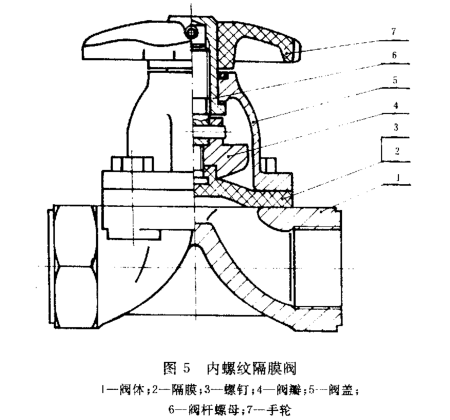

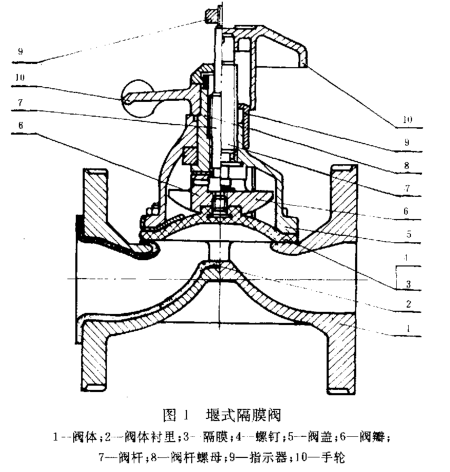

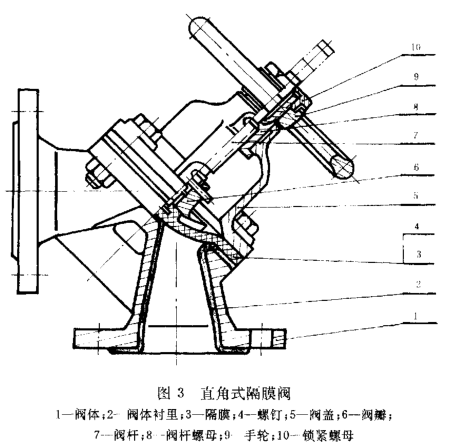

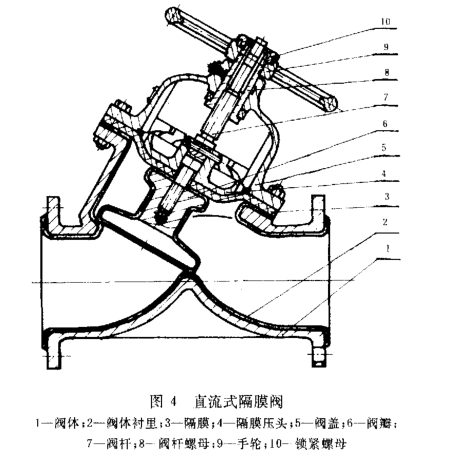

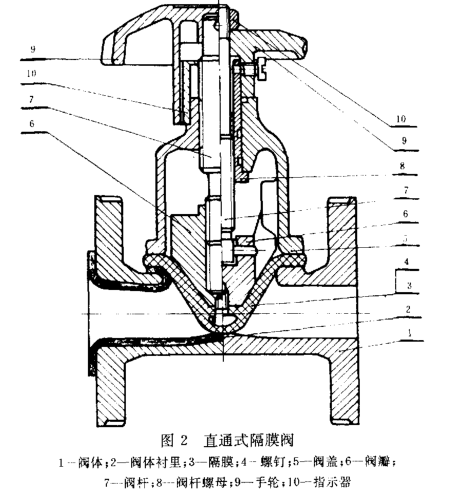

本标准规定的隔膜阀包括“堰式”、“直通式"、“角式"和“直流式”等结构形式,主要结构形式如图l~图5所示。
4 技术要求
4.1 压力和温度等级
隔膜阀的工作压力和工作温度是根据阀体材料,隔膜材料及衬里材料承受压力和温度的能力来选定的,其最高使用压力-温度由制造厂确定。
4.2 阀体

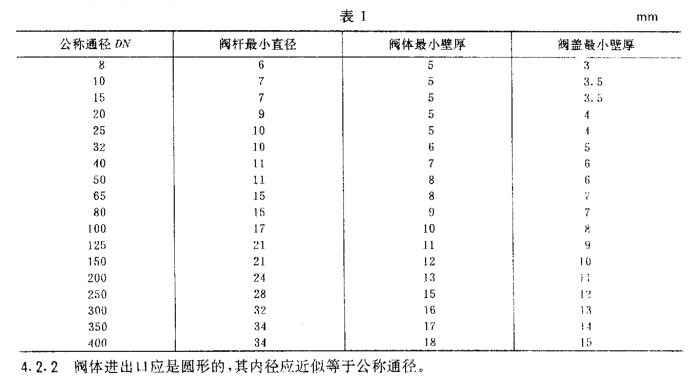

4.2.1 阀体的最小壁厚应按表1的规定。
4.2.2 阀体进出LI应是圆形的,其内径应近似等于公称通径。
4.2.3 隔膜阀法兰的连接尺寸应按GB 4216和GB 9113的规定。
4.2.4 阀体连接法兰的密封面应相互平行,其平行度为GB 1184规定的12级精度。
4.2.5除非用户另有规定,隔膜阀阀体端法兰的尺寸最小应取PN l MPa级。
4.2.6 法兰连接隔膜阀的结构长度应按GB 12221的规定。

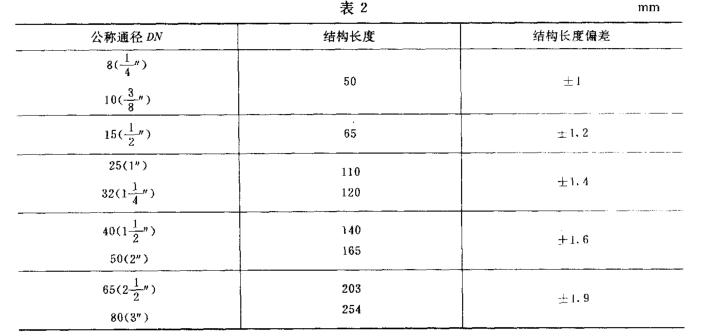

4.2.7 内螺纹连结隔膜阀的结构长度和偏差应按表2的规定,其螺纹为圆柱管螺纹。
4.2.8 外螺纹连接隔膜阀的结构长度视阀体的类型和结构而定。
4.3阀体衬里

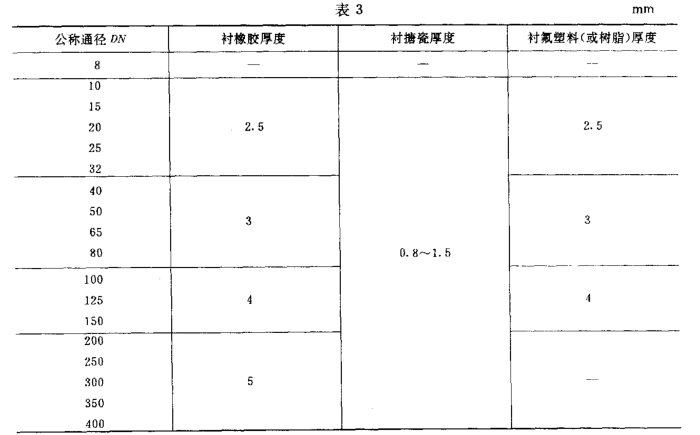

4.3.1 隔膜阀衬里厚度按表3的规定。
4.3.2 隔膜阀衬里厚度偏差,根据衬里厚度和加.工方法由制造厂确定。
4.3.3橡胶衬里应按HG 4—541的规定,其他材料衬里可参照执行。
4.3. 4除耐油橡胶外,衬胶部位禁止涂任何油类。
4.3.5 阀体衬胶、搪瓷、衬氟塑料及衬其他塑料后,表面应平整光滑,衬层与基体结合牢固,不允许漏电,可采用高频火花发生器在全部衬层表面测试,未发现衬层被“击穿”(产生白色闪光)现象﹐即为含格。
4.3.6阀体搪瓷后﹐瓷面色泽应鲜明一致,不得有爆瓷裂纹、暗泡等缺陷,并且不允许有异物夹杂。
4.4﹑阀盖
4.4.1 阀盖的最小壁厚按表I的规定。
4.4.2 当公称通径DN80 mm 时,阀盖法兰都应是圆形的。
4.5 隔膜
4.5.1 隔膜与操作机构连接应牢固可靠,更换方便。
4.5.2 橡胶隔膜和隔膜垫中间应夹不少于两层的网眼纤维织物布。
4.5.3除耐油橡胶外,橡胶隔膜禁止涂任何油类。
4.6 阀杆和阀杆螺母
4.6.1 阀杆的最小直径按表l的规定。
4.6.2阀杆应与管道中的介质隔离。
4.6.3 阀杆和阀杆螺母的梯形螺纹按GB 5796.1~5796.4的规定。普通螺纹为GB 196和GB 197规定的6g,6 H级精度。
4.6.4 阀杆与阀杆螺母的啮合长度不得小于阀杆直径的I.4倍。
4.6.5碳钢制阀杆要进行耐腐蚀处理。
4.6.5 碳钢制阀杆要进行耐腐蚀处理。
4.7 操作
4.7.1 手动操作
4.7.1.1 当面向手轮,并按顺时针方向转动手轮时,应使阀门关闭。
4.7.1.2 手轮上应标志“关”字和指示关闭方向的箭头或开关双向箭头及“开”、“关”两字.
4.7.1.3手轮的配合应牢固可靠,但应能拆卸和更换。
4.7.2 驱动装置
由阀门驱动装置驱动的隔膜阀,其连接法兰尺寸应符合GB 12222的规定。
4.7.3指示器
有指示器的阀门,应提供指示器来表明阀门开关位置。
4.8 材料

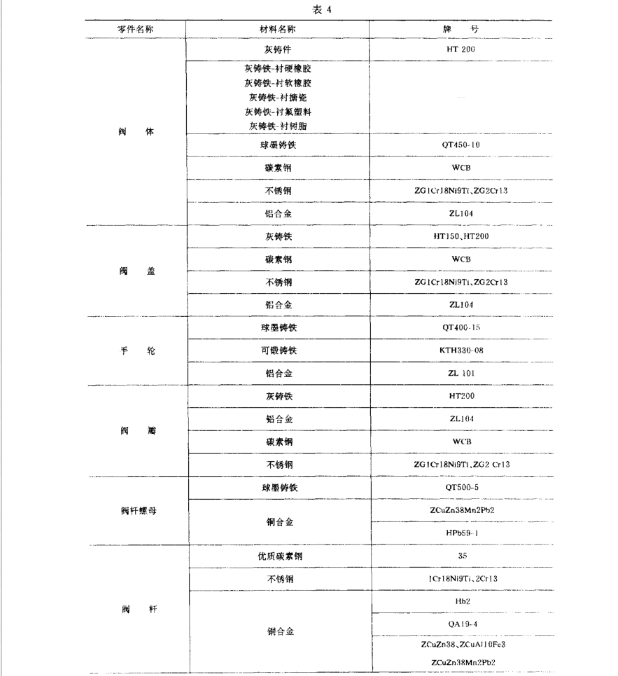

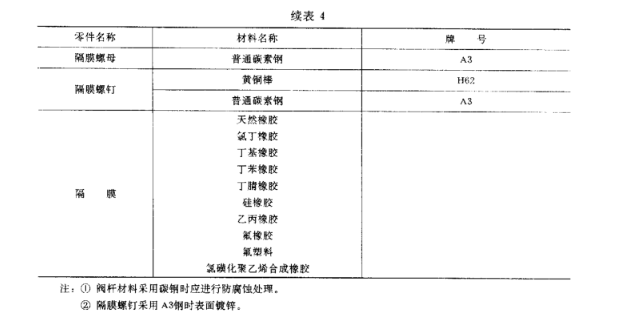

4.8.1 如用户无特殊要求,隔膜阀主要零件的材料可由制造厂根据需要按表4选用。
4.8.2 隔膜阀铸件应符合下列标准规定:
灰铸铁件应符合GB12226的规定;铜合金铸件应符合GB 12225的规定﹔
碳素钢铸件应符合GB 12229的规定;高温奥氏体钢铸件应符合GB 12230的规定。
4.8.3 衬里橡胶板的物理机械性能应按GB 5575的规定。
4.8.4 阀体搪瓷的物理机械性能按ZB G94 004的规定。
5 试验方法
隔膜阀的试验应按GB 4981的规定。
6 标志
6.1 隔膜阀的标志应按GB 12220的规定。

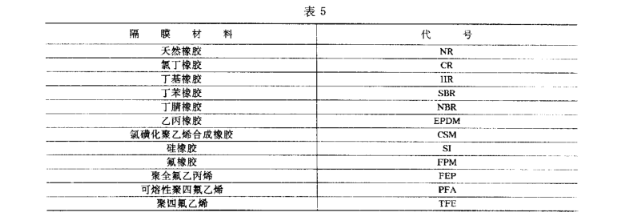

6. 2 隔膜上应有清晰的材料标志。其代号按表5的规定。
7供货
7.1 隔膜阀出厂炖按GB/T 12252的规定。
7.2 在运输和保管中,阀门应为关闭状态,但不可关闭过紧,以防隔膜损坏.搬运时避免撞伤,防止剧裂震动及机械损伤。
7.3 产品应保存在干燥的室内,堆放整齐,不允许露天存放。禁止与一切有损衬里质量的物质接触,缺适宜的存放温度为＋5一35℃,以防冻裂和橡胶﹑塑料老化。
附加说明:
本标准由中华入民共和国机械电子工业部提出。本标准由合肥通用机械研充所归口。
本标准主要起草人肖增精﹑洪勉成。
