石油、石化及相关工业用的钢制球阀
1 范围
本文件规定了石油、石化及相关工业用弹性密封副钢制球阀的结构型式.技术要求、材料、试验方法和检验规则、标志、防护.包装和贮运。
本文件适用于:
——法兰连接端和对接焊连接端的球阀,公称压力PN16~PN100.公称尺寸DN15~DN600,压力等级Class150~Class600、公称尺寸NPSW ~NPS24;
——螺纹连接端和承插焊连接端的球阀,公称压力PN16~PN140.公称尺寸DN8~DN50,压力等级Class150~Class800,公称尺寸NPSW ~NPS2;
——全通径和缩径的球阀，浮动球结构和固定球结构的球阀;
——适用温度一46℃~260℃.
金属与陶瓷材料密封副的球阀可参照执行。
2 规范性引用文件
下列文件中的内容通通过文中的规范性引用面构成本文件必不可少的条款.其中,注日期的引用文件,仅该日期对应的版本适用于本文件。
GB/T 150.4 压力容器 第4 部分:制造、检验和验收
GB/T 152.4 紧固件六角头螺栓和六角螺母用沉孔
GB/T 196 普通螺纹基本尺寸
GB/T 197 普通螺纹公差
GB/T 228.1 金属材料 拉伸试验第1部分:室温试验方法
GB/T7306.255°密封管螺纹第2部分:圆锥内螺纹与圆锥外螺纹
GB/T 9124 (所有部分)钢制管法兰
GB/T 12220 工业阀门标志
GB/T 12221 金属阀门结构长度 .
GB/T 12223 部分回转阀门驱动装置的连接
GB/T 12224 钢制阀门一般要求
GB/T 12228 通用阀门碳素 钢锻件技术条件
GB/T 12229 通用阀门碳索钢铸件技术条 件
GB/T 12230 通用阀门不锈钢铸件技 术条件
GB/T 20801.5 压力管道规范工业管道 第5 部分:检验与试验
GB/T 26479 弹性密封部分回转阀门耐火 试验
GB/T 26480 阀门 的检验和试验
GB/T 35741 工业阀门用不锈钢锻件技术条件
JB/T 106 阀门的标志和涂漆
SY/T7024 高含硫化氢气田金属材料现场硬度检验技术规范
3 术语和定 义
下列术语和定义适用于本文件。
3.1 导静电结构conducting electrostatic design
保证阀体、球体和阀杆之间能连续性导静电的结构。
3.2 耐火结构fire resisting design
一种在弹性密封材料被火烧损坏时，仍能保持一定密封性能要求的结构。
4 结构型式

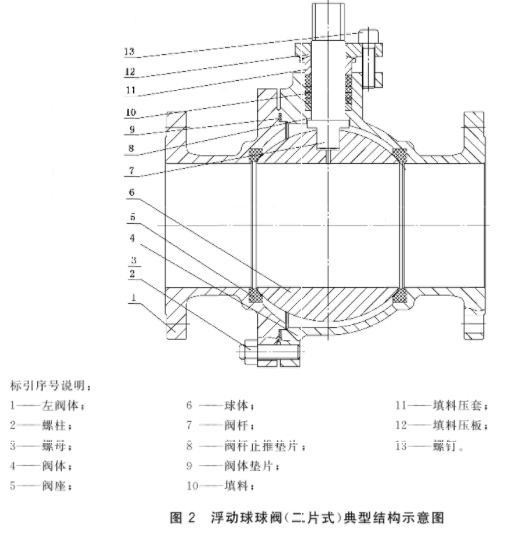

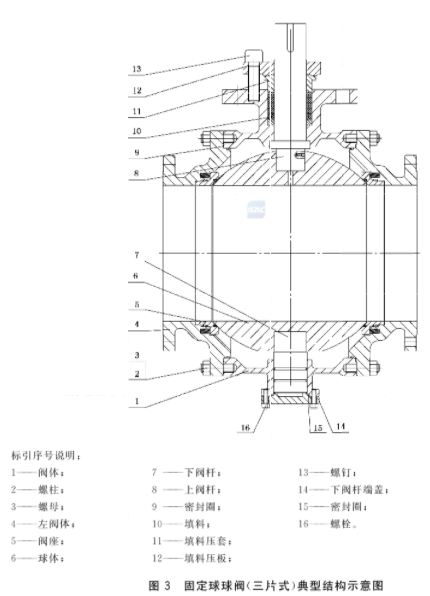

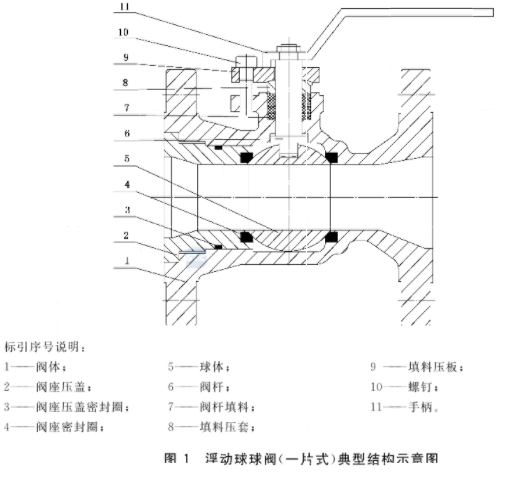

浮动球球阀(一片式)的典型结构如图1所示,浮动球球阀(两片式)的典型结构如图2所示,固定球球阀的典型结构如图3所示。
5 技术要求
5.1 压力-温 度额定值
5.1.1 受球阀内的非金属密封件材料允许使用压力.使用温度和工作压差的限制,球阀允许使用的压力-温度额定值应按所用的非金属密封件和球阀壳体的压力温度额定值两者中的较小值确定,应在铭牌上予以明确规定。
5.1.2 球阀壳体的额定压力-温度额定值按GB/T12224的规定。
5.1.3 球阀在关闭位置.两个阀座密封的阀体中腔内会积存介质，当温度升高或降低时.介质的膨胀会造成中腔内压力的升高值过大,可能使球阀壳体超压破坏。有这种情况的,在订货合同中予以说明,制造厂应考虑在阀体的中腔有防止超压的措施.使用者也应予注意。
5.1.4球阀阀座材料使用聚四氟乙烯(PTFE)和改良聚四氟乙烯.增强聚四氟乙烯(R PTFE)和改良增强聚四氟乙烯,其最大允许工作压力温度额定值按表1的规定。
表1 聚四氟乙烯类阀座的最大压力-温度额定值
5.1.5 使用聚四氟乙烯类材料以外的其他非金属材料的阀座和密封件材料的,其压力-温度额定值按制造厂的规定,但该材料的压力温度额定值低于该球阀壳体的额定压力.温度额定值。
5.2 结构长度
球阀的结构长度和允许偏差按GB/T 12221的规定,或按订货合同要求。
5.3 连接端
5.3.1法兰端按GB/T 9124(所有部分)的规定,或按订货合同要求。

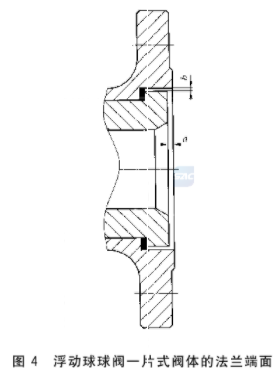

5.3.2 一片式结构的法兰球阀，阀座和球体等从阀体一侧法兰端的流道装人,该端法兰的密封面不完整,如图4所示装配后的法兰端面,尺寸a应不超过0.25 mm,尺寸b应不超过0.75 mm。
5.3.3对接焊连 接端按GB/T 12224的规定,或按订货合同要求。

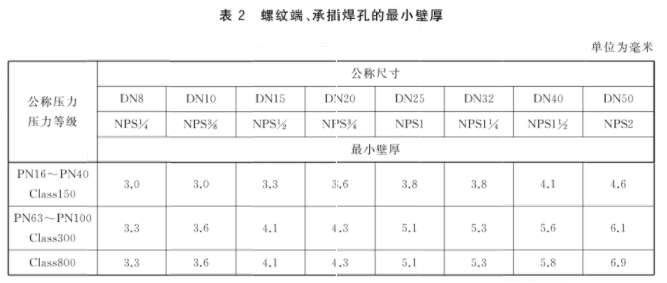

5.3.4承插焊连接端孔的最小壁厚按表2的规定;承插焊孔应与阀体通道同轴,其端面应与承插焊孔轴垂直。订货合同另有要求时,按订货合同要求。
5.3.5螺纹连接端的球阀,螺纹连接端按GB/T7306.2的规定，螺纹端的最小壁厚按表2的规定;螺纹孔应与阀体通道同轴，在端部应有一个近似45°及螺纹齿高度一半的倒角。订货合同另有要求时，按订货合同要求。
表 2 螺纹端、承插焊孔的最小壁厚
5.4 球体流道尺寸
球阀全开时,球阀的流道各处截面应是圆形的;流道的形状有全通径、单缩径孔和双缩径孔。球体流道的最小直径见表3的规定。

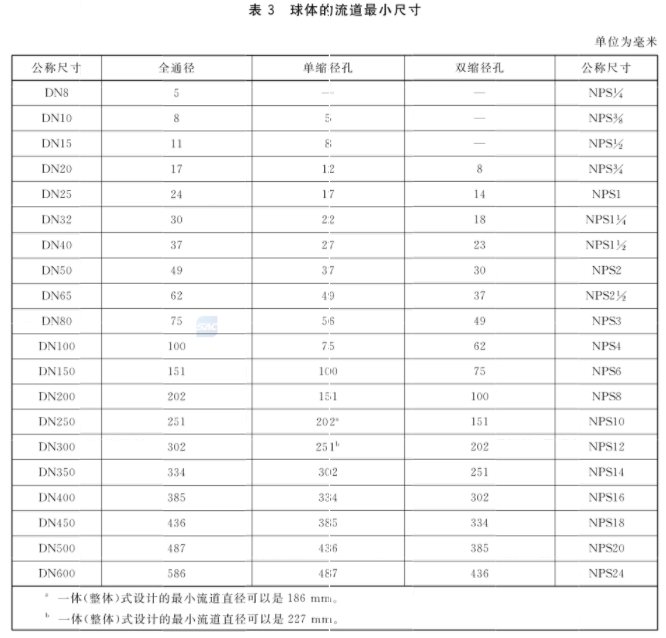

表3 球体的流道最小尺寸
5.5 阀体
5.5.1阀体(阀体和左阀体)应是铸造或锻造成型。
5.5.2 订货 合同允许采用阀体与端法兰采用焊接的，阀体与端法兰应采用对接焊结构型式,法兰应采
用锻造材料的,焊接应按GB/T150.4的规定,焊后应按材料的特性进行相应的热处理。
5.5.3 除对接焊的焊接坡口区域外.阀体按所处位置的内径，其最小壁厚按GB/T12224的规定;焊接连接端阀体.在距焊接端1.33倍距离内的壁厚应不小于GB/T 12224 规定的最小壁厚的0.77倍,应考
虑从靠阀体中部外表面沿阀体通道方向予以适当的增厚加强。
5.5.4 采用法兰端侧(进口端)阀座压力密封的固定球球阀,应在球阀的中腔处开设-一个DN15的带堵头螺纹的密封试验测试孔，螺纹按GB/T7306.2的规定。
5.5.5 订货合同有球阀排泄、旁路或其他类型的辅助连接要求的,应按GB/T12224的规定。
5.6 阀体 间的连接
5.6.1 阀体间的连接可采用法兰栓接或螺纹连接形式。
5.6.2 螺纹连接形式只适用于公称尺寸DN50及以下的螺纹连接端和焊接端的球阀。阀体间的连接强度应当考虑能承受管道的拉伸载荷和弯曲载荷,连接螺柱和连接螺纹的最小截面积应按5.6.8进行校核计算。
5.6.3 一片式法兰球阀,其固定阀座的阀座压盖与阀体之间的连接螺纹,在38C时球阀最大允许工作压力时,螺纹的剪切应力应不超过70MPa.
5.6.4 阀体连 接采用法兰栓接连接形式的,应采用强度等级满足要求的螺母配螺柱,也可以是六角螺栓,螺母应采用六角厚螺母。螺纹牙距的确定应考虑阀体材料及螺纹的剪切承载力。当螺纹小于或等
于M27时,可采用粗牙螺纹,当螺纹大于M27时,应采用牙距不超过3 mm的螺纹。螺纹尺寸和公差按GB/T196和GB/T197的规定。
5.6.5 阀体间连接 为法兰栓接形式的,其螺母或螺栓的受力面应与螺纹孔轴线垂直,垂直度偏差在士1.0°范围内。阀体的连接法兰其背面应加工或按GB/T 152.4的规定锪平。
5.6.6 阀体间连接的密封垫片应采用有内外径止口定位的结构形式放置。装配时，可使用黏度不超过煤油的轻质润滑油,不准许使用重油脂或密封剂。

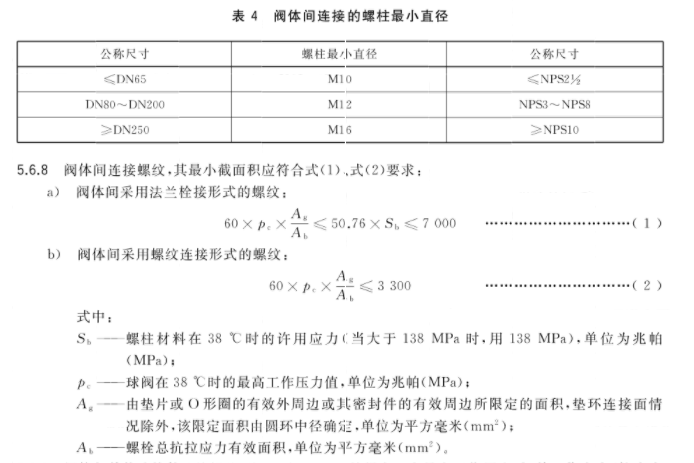

5.6.7 阀体 与左阀体螺栓连接形式的螺柱的数量应不少于4个,其最小直径按表4的规定。
5.6.9 阀体与其他连接件连接螺纹,按GB/T 12224的规定。在最大工作压力时,其工作应力(拉应力和剪切应力)应不超过螺纹的许用应力。
5.7 阀杆防脱结构球阀的结构应保证:当设计成在任何使用或更换填料时,或当阀杆失效时,在阀体内(填料函以内压力区域)的阀杆在介质压力作用下,不会因内部压力而被排出或脱出的结构。
5.8 阀杆结构
5.8.1 与球体的连接处及在压力 区域内的阀杆部分,其抗扭强度应至少超过在压力区域外阀杆部分10%。
5.8.2 阀杆及阀杆与球体的连接处，应有足够的强度,能保证在使用手柄或齿轮箱直接操作时,不产生永久变形或损伤。阀杆应能承受20N. m与2倍球阀推荐操作力矩中较大值。
5.8.3 制造厂提供的启闭操作力矩是:清洁无油脂润滑密封面的,球阀静置48h以上,用干燥的空气或氮气作介质.在球阀最大允许工作压差下的启闭操作力矩。
5.9 球体
5.9.1 球体应为实心球,球体的通道应是圆形的;除非买方许可,可以用空心密封球体。
5.9.2 球阀全开时球体通道应与阀体通道在同一轴线上。
5.9.3 阀杆与球体的连接面应能经受5.8.2所规定的最大操作力矩。
5.10 填料压盖和螺栓
5.10.1 可调节阀杆填料密封的球阀,应不拆卸球阀的任何零件就可调节填料密封力。
5.10.2 填料压盖的螺栓应能穿过填料压板的通孔固定在阀盖或阀体颈部的法兰上;填料压盖的螺栓孔不准许采用开口槽形式的。
5.10.3 按最大允许工作压力压缩填料,填料压盖栓接件的拉伸应力应不超过栓接材料的抗拉强度的三分之一。
5.10.4 填料压 盖的螺栓不应承受球阀操作的扭力产生的剪切力。
5.11 导静电结构
如订货合同有规定,球阀应设计成导静电结构。公称尺寸不大于DN50的球阀，阀体和阀杆之间应能保证导静电连续性;公称尺寸大于DN50的球阀,则要保证球体、阀杆和阀体之间能导静电,其结构应满足下列要求:取一台经压力试验合格的、经干燥排至少开关过5次的球阀,其阀杆、阀体、球阀的电路电阻应小于10Ω。
5.12 操作机构
5.12.1 用扳 手操作或齿轮箱操作.应配尺寸合适的扳手或手轮,扳手长度或手轮直径应按下列要求设计:在制造厂推荐的最大允许工作压差下.启闭球阀的最大操作力应小于360 N。
5.12.2 用扳 手或手轮直接操作的球阀，以顺时针方向为关闭;扳手或手轮上应有表示开关方向的标志。扳手或手轮应安装牢固,并在需要时可方便地拆卸和更换;拆卸和更换扳手或手轮时,不会影响球阀的密封.阀杆的密封和启闭位置。
5.12.3 用扳手或手轮直接操作的球阀应设置有全:开和全关的限位机构，该限位不应采用填料压盖的螺钉头部作为限位机构。
5.12. 4除齿轮或其他动力操作机构外,球阀开启时,扳手的方向应与球体通道平行;球阀应有表示球体通道位置的指示牌或在阀杆顶部刻槽。
5.12.5 气动 、电动或液动球阀，其驱动装置与阀门的连接尺寸按GB/T 12223的规定。
5.13 耐火结构
5.13.1 如果订货合同有耐火性能的要求,球体与阀座间应有弹性密封和金属后座密封的结构。
5.12 操作机构
5.12.1 用扳 手操作或齿轮箱操作.应配尺寸合适的扳手或手轮,扳手长度或手轮直径应按下列要求设计:在制造厂推荐的最大允许工作压差下.启闭球阀的最大操作力应小于360 N。
5.12.2 用扳 手或手轮直接操作的球阀，以顺时针方向为关闭;扳手或手轮上应有表示开关方向的标志。扳手或手轮应安装牢固,并在需要时可方便地拆卸和更换;拆卸和更换扳手或手轮时,不会影响球阀的密封.阀杆的密封和启闭位置。
5.12.3 用扳手或手轮直接操作的球阀应设置有全:开和全关的限位机构，该限位不应采用填料压盖的螺钉头部作为限位机构。
5.12.4 除齿轮或其他动力操作机构外,球阀开启时,扳手的方向应与球体通道平行;球阀应有表示球体通道位置的指示牌或在阀杆顶部刻槽。
5.12.5 气动 、电动或液动球阀，其驱动装置与阀门的连接尺寸按GB/T 12223的规定。
5.13 耐火结构
5.13.1 如果订货合同有耐火性能的要求,球体与阀座间应有弹性密封和金属后座密封的结构。
5.13.2 球阀各处密封材料的选择应满足耐火性能并通过GB/T26479的耐火试验。
5.14 无损检测
阀体与端法兰组焊的,焊接端部位应进行无损检测，并符合GB/T20801.5的要求。
5.15 球阀的压力试验
5.15.1 球阀的压 力试验结果应符合GB/T 26480规定。
5.15.2 带有电动、气动、液动等驱动装置的球阀.密封试验时,应使用其所配置的驱动装置启闭操作球
阀进行密封试验检查。
5.15.3弹性密封副的球阀，密封试验应符合GB/T26480的规定，且经过高压液体密封试验后的阀座不应产生变形,损伤及影响低压气体密封试验:不应出现阀座背面或阀杆密封处的泄漏。

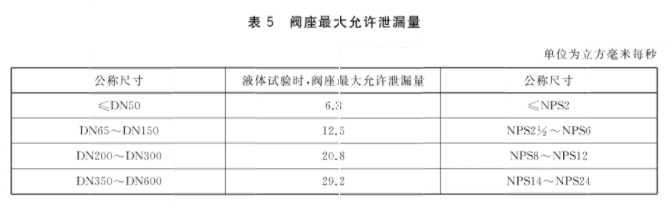

5.15.4金属-陶瓷密封副的球阀,在试验压力的最短持续时间后.每个阀座密封副的泄漏量应不超过表5的规定。不应出现阀座背面或阀杆密封处的泄漏。
5.16 订货要求

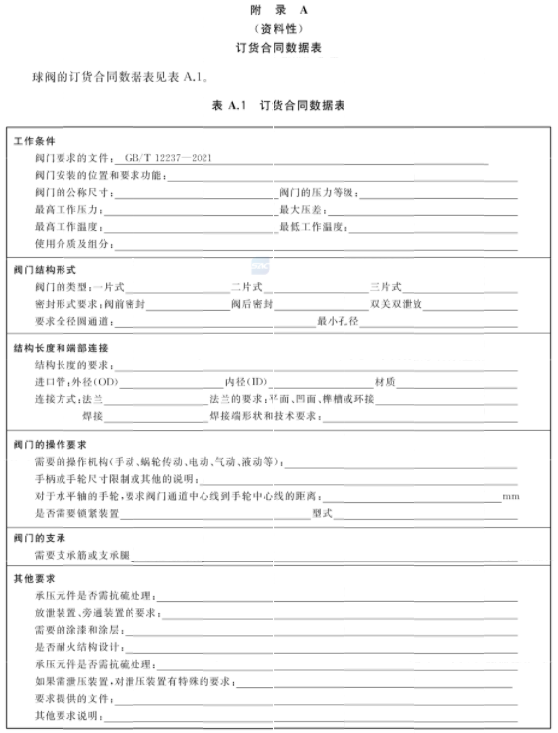

阀门需方订货时,应确定订货合同的阀门类型和技术要求,保证应有足够的信息传递给各方。阀门需方可参照附录A进行订货。
6 材料
6.1 球阀的壳体
6.1.1 如订货合同中无特殊要求,球阀壳体(阀体、阀盖、固定球阀的底置等)的金属材料应符合GB/T 12228 .GB/T 12229 ,GB/T 12230 ,GB/T 35741的规定。
6.1.2 碳索钢焊接端连接的球阀阀体.材料的最大含碳量为0.23%,其碳当量(CE)不应超过0.43%,碳当量的计算:CE = w(C) +w(Mn)/6+[w(Cr) + w( Mo) +w(V)]/5+[w(Ni)+ w(Cu)]/15,用百分号表示。
6.2 球体和阀 座球阀内金属的材料应采用不低于壳体材料的耐腐蚀性能的材料。
6.3 阀杆

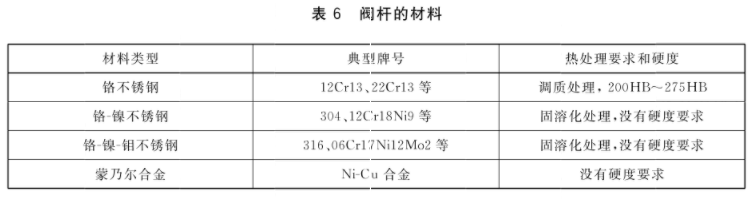

阀杆应采用抗腐蚀性能不低于壳体材料的不锈钢材料,可按表6选用,并按相应的要求进行热处理。
6.4 阀体间的连接螺柱和螺栓
连接螺柱材料应采用铬钼合金钢.螺母材料应采用优质碳索钢;当有耐腐蚀要求时,螺柱及螺母材料应当采用铬镍-钼不锈钢。螺柱和螺栓材料的适用温度应满足球阀的标示适用温度范围。
6.5 填料压盖与阀盖连接螺栓
除订货合同有要求,填料压盖与阀盖连接的螺栓和螺母材料应为优质碳素钢、合金钢或不锈钢。
6.6 密封材料
阀杆密封、阀体连接处和阀盖垫片等的密封材料应采用抗腐蚀性能不低于壳体的材料.应按球阀最大允许使用温度及相应的压力等级选取材料,并应根据垫片材料确定球阀的使用温度限制。可选用聚四氟乙烯或增强聚四氟乙烯、非金属平垫片(非石郴垫片).柔性石墨金属缠绕垫、柔性石墨复合增强垫等的一种。
6.7填料压 套和填料压板
填料压套应采用铬不锈钢或铬镍不锈钢,填料压板可采用碳钢或不锈钢材料。
SaC
6.8 螺塞
螺塞采用与阀体材料抗腐蚀性能相同的材料。
6.9 手柄或手轮
手柄或手轮应采用碳素钢铸件.碳素钢锻件、班墨铸铁或可锻铸铁。
6.10 抗硫化氢
球阀有抗硫要求时，阀体与左阀体、连接螺栓等应对硫化物应力腐蚀开裂敏感的材料通过热处理的方法,使其抗硫性能得到改善。材料的硬度控制应按SY/T 7024的要求或按订货合同的要求。制造厂应提供材料的化学成分、机械性能,热处理报告等质量文件。
7 试验方法和检验规则
7.1 试验方法
7.1.1 壳体试验
球阀的壳体试验方法按GB/T26480的规定。
7.1.2密 封试验
7.1.2.1在密封试验前,应将密封面上的油和油脂去除干净。球阀的密封试验按GB/T26480和7.1.2.2.7.1.2.3 的规定。
7.1.2.2 双向密封的球阀每个阀座应进行密封试验。
7.1.2.3 固定球进口端密封结构的球阀,应进行进口端阀座的密封试验,在球阀两个阀座间中腔的泄压螺纹孔处引管插人水中观察;固定球出口端密封结构的球阀，应进行出口端阀座的密封试验,在球阀的出口端灌水观察。
7.1.3 阀体壁厚测量
用测厚仪或专用卡尺量具测量阀体流道.中腔部位的壁厚。
7.1.4 阀杆硬度测量
在阀杆的上下两个端部各测量- -点,取平均值。
7.1.5 导静电试验
对带有导静电结构的球阀应按5.11进行导静电连续性试验。
7.1.6 耐火试验
对有耐火结构要求的球阀,应按有关防火试验的标准进行耐火试验验证。
7.1.7 阀体化学成分分析.
在壳体材料本体上或同炉号试棒上的加工面采用光谱分析法分析.或粉末取样采用化学法分析。
7.1.8阀体材质力学性能用壳体材料同炉号、同批热处理的试棒按GB/T 228.1规定的方法进行。
7.1.9 阀体标志检查
目测阀体表面铸造或打印标记内容。
7.1.10 铭牌内容检查
目测阀门铭牌上打印标记内容。
7.1.11 无损检测
a按5.14的规定,对焊接端部位进行检查。
7.2 检验规则
7.2.1 出厂检验

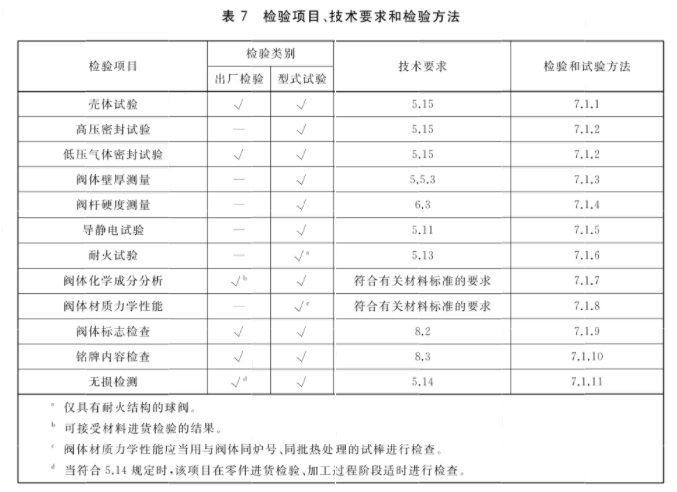

球阀应逐台进行出厂检验.检验合格后方可出厂。出厂检验项目、技术要求和检验试验方法按表7的规定。
7.2.2 型式试验
7.2.2.1 有下列情况之-.时,应对样机进行型式试验,试验合格后方可批量生产:
新产品试制定型;正式生产后,如产品结构、材料、工艺有较大改变可能影响产品性能。
7.2.2.2 技术协议要求进行型式试验时,应抽样进行型式试验。抽样可在生产线终端的检验合格产品
中随机抽样,也可在产品成品库中随机抽取,或从已供给用户但还未使用，并保持出厂状态的产品中随机抽取1台。对整个系列产品进行质量考核时,应根据该系列范围的大小情况,抽取2个或3个典型规格进行试验。
7.2.2.3型式试验的全部试验项目应符合表7的规定。
8 标志
8.1 标志的内容
阀门应按GB/T 12220的规定进行标记,并应符合8.2.8.3和8.4的规定。
8.2 阀体上的标记
——在阀体.上应注有下列的水久标记:
——制造厂名称或商标标志:
——阀体材料;
——公称压力或压力等级;
——公称尺寸或管道名义直径数;
——阀体材料批号[铸件炉号或锻打批号,大于或等于DN50(NPS2 )的];
一一产品生产系列编号[大于或等于DN50(NPS2)的]。
8.3 标牌上的标志
一一在球阀的铭牌上应有如下所列的内容:
一一制造厂名称;
一一公称压力或压力等级;
一一公称尺寸或管道名义直径数;
一一在38C时的最大工作压力;.
一一极限温度和对应的工作压力:
一一极限压力和对应的工作温度(如果有必要);
一一阀体.球体.弹性密封阀座的材料牌号:
一一螺纹端连接的标记Re(螺纹连接端的球阀);
一一产品执行的本文件编号:
一一产品出厂编号。
8.4 其他标记
8.4.1 带有导静电结构的球阀应标记"AS"; .
8.4.2 带有耐火结构的球阀应标记"FD";
8.4.3 若球阀设计制造为单向流时,应在阀体上注有允许流向"箭头"的永久标记,或用一个独立的流向"箭头"标牌牢固地钉到阀体的法兰上。
9 防护.包装和贮运
9.1 试验后 ,应将每台球阀中腔内水排除干净吹干。
9.2 除奥氏体不锈钢球阀外,其他材料球阀的表面应按JB/T106要求涂漆(不包括阀门的连接端部)。
9.3 除奥氏体不锈钢球阀外,其他材料的球阀的流道表面.包括螺纹应涂以容易去除的防锈油。
9.4 应用木质材料 .木质合成材料、塑料或金属材料封盖,封盖的形状应是带凸耳边的,对球阀的连接管道的端口进行保护。
9.5 在运输期间,球阀应处于全开状态,球阀是弹簧复位的常闭式结构除外。
9.6 球阀应装在包装箱内,或按用户的要求包装。
