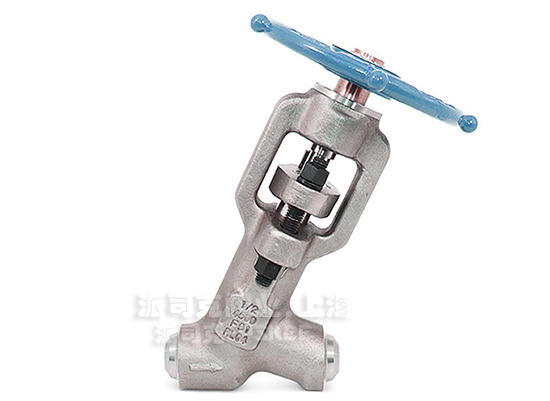

一体焊接工艺阀(一次门)

电站工艺截止阀(工艺阀)技术参数：

口      径：3/8“至2”英寸，DN15至DN50毫米

连接端口：SW 承插焊 、BW 对焊

石墨填料：-10℃至680℃ (-14oF至1256oF)

材      质：F316H 、F22、A105N 、WB36F91、F92等

压力等级：1500LB，169LB0，2500LB，2680LB，4500LB

应用规范：

设计:ASME B16,34

测试：ASME B16,34和API 598

承插焊端口：ASME B16,11

对焊端口：ASME B16,25

螺纹端口：ASME 1,20,1

材质包括：A105，F304，F316，F316H，F22，F91，F92，WB36 等

一体焊接工艺阀(一次门)产品特点：

◎一体式锻造，无阀帽结构设计的截止阀，减少了阀体与阀帽之间的泄漏点，在线维护时

可以不用拆卸阀帽。

◎ 65 斜面和垂直截止阀相比，压降比较小

◎ 无旋转的阀杆经硬化和研磨抛光，确保减少扭矩，防止填料受到扭转损坏。

◎ 经过抛光的填料腔及分别经过预压的组合式石墨环,密封更加紧密。

◎ 钨铬钴合金阀瓣、阀座和后座，即使在严酷的应用领域也能够保持较长的使用寿命。

◎ 全导向的阀瓣确保阀座和阀瓣的精确对准不受高速流体所产生的侧面推力的影响。避

免擦伤阀体，划伤或弄弯阀杆，延长阀瓣密封和阀体的使用寿命。

◎ 阀座双孔，有利于减少通过主阀座的排泄流体的侵蚀作用。

◎ 后座斜角位于阀杆上，而不是在阀瓣上，符合API-600和API-602的有关规定。

◎ 阀杆和阀瓣之间的间隙较大，从而使得阀瓣能够移动自如。

◎ 由于在阀瓣内部的下方具有两片扁钢，因此具有不旋转特性。

◎ 动负载可选,动负载在不需要维护情况下，保持长期的紧密度。螺栓扭矩控制全部的弹

簧负载。

◎ 全封闭、润滑阀杆驱动系统，配置两个滚针轴承确保降低操作扭矩。

◎ 防尘罩和轴套保护阀杆不被污物、灰尘和沙粒伤害。

◎ 位置指示器是标准配置。

◎ 对于热变化具有很好的抵抗性。

◎ 适合于排污和排放用途。

◎ 填料动负载可选择。

◎ 阀瓣类型有闭塞、针型或截止止回型阀瓣可选

◎ 手轮颜色可选
