CS49Y圆盘式疏水阀

CS49Y圆盘式疏水阀
  • 更新时间:2021-11-26 09:01:08

    CS49Y圆盘式疏水阀

  • 产品型号:CS19Y,CS49Y
  • 产品口径:DN15-DN50
  • 产品压力:PN16-PN25
  • 产品材质:铸钢WCB
  • 网址:http://www.dovnovalves.com/p-1212/

圆盘式蒸汽疏水阀结构合理、体积小、重量轻、安装方便,圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质,驱动阀片开关阀座孔,从而达到阻汽排水,圆盘式蒸汽疏水阀不怕冻、耐水击、耐过热带有不锈钢过滤装置、维护方便动作灵敏、密封性能好,使用寿命长。



  • 工作原理
  • 规格零件
  • 产品特点

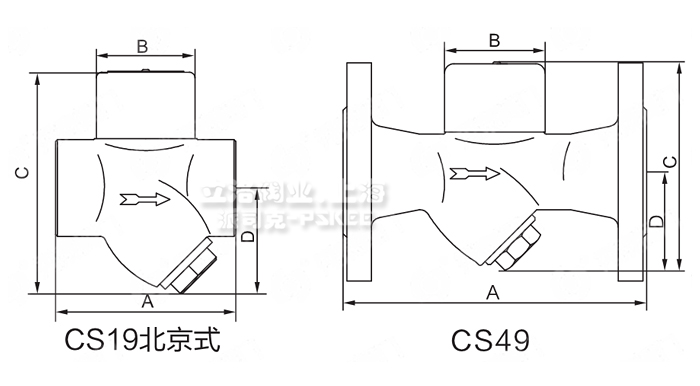

  • 产品结构图

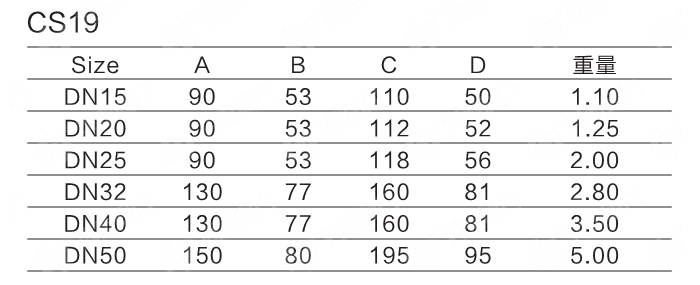

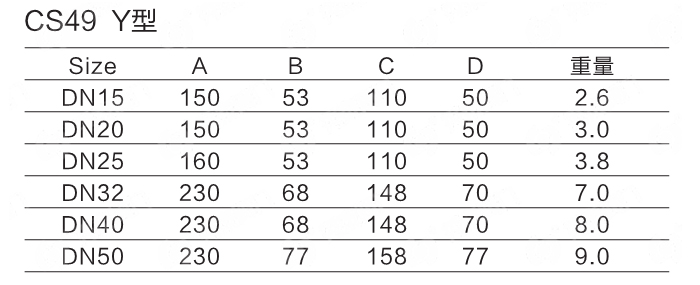

  • 外形尺寸表

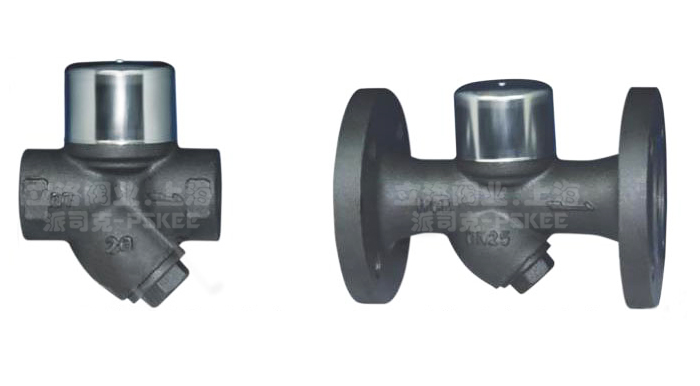

  • 产品实物图
  • 应用范围
  • 产品说明书
CS49Y圆盘式疏水阀安装图、解决方案、工作原理,派司克展示CS49Y圆盘式疏水阀规格型号、设计制造标准、结构尺寸表、使用说明书。可订制美标、欧标、德标、日标等出口标准;打造高品质、高性能、高标准、高寿命、价格优惠的系列产品。


连接方式

DN15-DN25螺纹BSP or NPT

DN15-DN25法兰EN 1092 PN16/PN25, ANSI 150

产品标准

设计标准: ISO6552; GB/T22654

连接长度: EN26554; GB/T12250

试验与检验: EN26948; GB/T12251

产品材质

零件                  材料

阀体CS19     球墨铸铁FCD

阀体CS49     铸钢A216 WCB

   阀盖           A276 420

   阀片           A276 420

   阀座           A276 420

过滤网           A240 304
