天然气疏水阀
主要概述

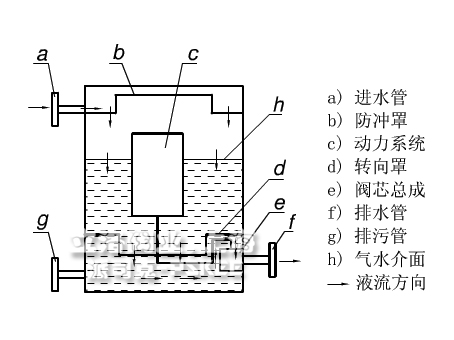

TSS43H系列天然气疏水阀是一种全自动零泄露的新型疏水阀,该产品在无其它动力的条件下利用浮球和杠杆平衡原理实现天然气矿的气水分离和自动排放天然气储罐中沉积水(液),在排放、水(液)的过程中无天然气泄露,能适应各种工况,具有很好节能和环保效果。
功能特点
1、天然气疏水阀全自动连续作业,有水就排,无水自动关闭,沉积水(液)排放率100%。
2、阻气严密,无天然气泄露,泄露率为零。
3、自动沉降污物,实行定期排污,抗污能力强,无阻塞现象。
4、内件材料为全不锈钢,阀体内壁经防腐处理,使用寿命长。
5、安装方便,无需调试,运行平稳,无噪声,安全可靠。
技术性性
TSS43H天然气疏水阀可疏液体可以为油、水或凝析油的混合液体例见(表一)。
如果天然气中含有H2S气体,应选用抗硫型天然气疏水阀,抗硫天然气疏水阀的型号前加"K"。表示()内的型号即为相应型号的抗硫型疏水阀。
型 号 | 公称压力(MPa) | 工作压力 上限MPa | 进、出口法兰 | 排量(t/h) | 安装尺寸(mm) | ||||
DN | PN | H1 | H2 | H3 | L | ||||
TSS43H-63 (KTSS43H-63) | 6.3 | 3.5 | 50 | 6.3 | 8、10 | 950 | 360 | 1350 | 555 |
备注 | 1. 排污口连接尺寸:带管接的球阀 DN20 PN6.3 H4=100 2. 回气口连接尺寸:DN10 PN6.3 3. 法兰标准:DN50 PN6.3 JB/T82.2-94A型 4. 所有规格的安装尺寸均相同 |
