更新时间:2021-11-26 09:01:08

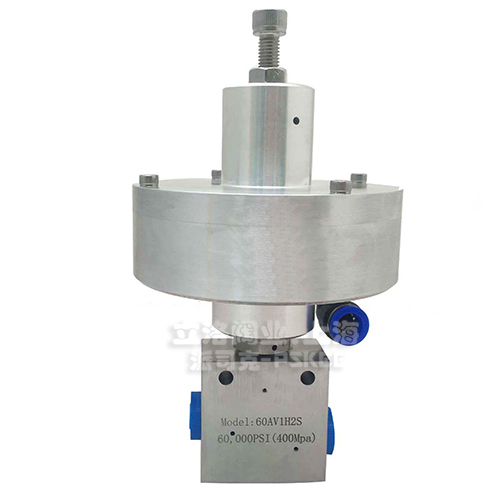

高压气控针阀
产品简述
高压气控针阀工作压力10000-30000Psi,工作温度-20+250℃,高压气控针阀内螺纹接口NPT1/4,NPT3/8,M14x1.5,M20x1.5,适用于水,气,油品等介质,工作原理分为常开型和常闭型:常开型气控阀,控制不通气的状态下,流体可以自由通过,控制通气的状态下,阀门关闭流体不能通过,常闭型与之相反。
技术参数
10000Psi(69Mpa) NPT1/4 3.0mm 直通型号:10VA1M1 直角型号:10AV2M1
10000Psi(69Mpa) NPT3/8 3.0mm 直通型号:10VA1M2 直角型号:10AV2M2
20000Psi(138Mpa) M14*1.5 2.5mm 直通型号:20VA1H1 直角型号:10AV2H1
20000Psi(138Mpa) M20*1.5 2.5mm 直通型号:20VA1H2 直角型号:10AV2H2
30000Psi(138Mpa) M14*1.5 2.0mm 直通型号:30VA1H1 直角型号:30VA2H1
30000Psi(138Mpa) M20*1.5 2.0mm 直通型号:30VA1H2 直角型号:30VA2H2
高压气控针阀使用说明
控制气压:
轻载型常闭型:控制气压: 0. 5-0. 8Mpa
轻载型常开型:控制气压: 0. 5-0. 8Mpa
重载型常闭型:控制气(压: 0. 45-0. 8Mpa
重载型常开型:控制气(压: 0. 4-0. 7Mpa
当控制气压小于压力要求时,可能会出现阀关闭不到位导致漏液的情况。
常闭型:
液体10000Psi(69MPa)以下选用轻载型,大于10000Psi选用重载型。
气体5000Psi (35MP'a)以下选用轻载型,大于5000Psi选用重载型
常开型:
液休20000Psi (138MPa) 以下选用轻载型,大于20000Psi选用重载型
气体10000Psi (69MPa)以下选用轻载型,大于10000Psi选用重载型。
