减压阀工作原理图和安装示意图


更新时间:2022-4-22 信息来源:减压阀工作原理图和安装示意图

减压阀工作原理图和安装示意图


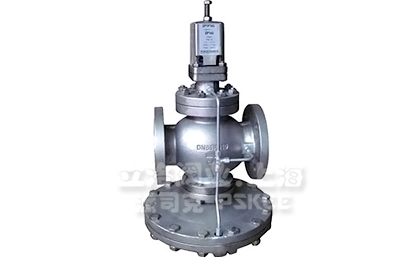

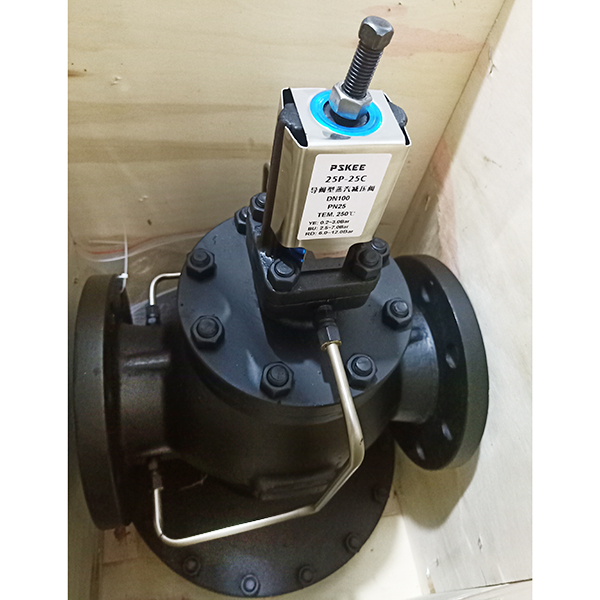

产品简述:

 25P减压阀广泛的应用于蒸汽系统,压缩 空气或其它气体系统,以及水等工业流体,提高蒸汽系统效率,无需外部动力 实现准确稳定的压力稳定控制,节约能源, 安装方便,调试容易, 免维护。

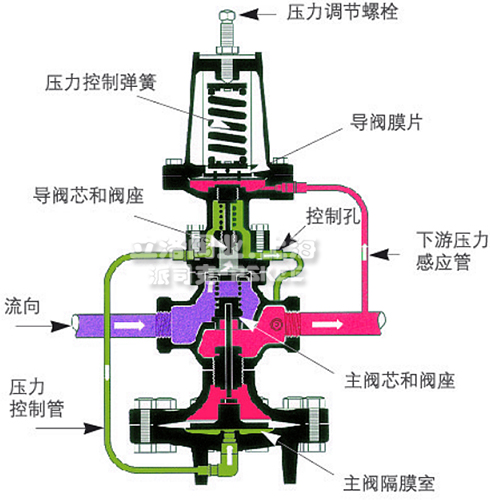

工作原理:

启动前正常的位置是主阀关闭,而导阀则由弹簧作用力打开。蒸 汽由导阀经压力控制管进入主阀隔膜室,部分蒸汽则由 控制孔流 向下游。施加在主阀隔膜上的控制压力增大,打开主阀。 随着蒸汽流过主阀,下游压力上升,并由下游压力感 应管反馈作 用在导阀隔膜的下部(为了确保下游压力的稳定,应安装下游压 力感应管),该作用力使导阀逐渐节流关小, 与隔膜.上部的弹簧 作用力相平衡,从而维持主阀隔膜室内的压力,控制主阀的开 度,输送适量的蒸汽,维持下游稳定 的压力。当下游压力上升 时,反馈压力增大,导阀关闭,主隔膜室的压力从控制孔释放, 使主阀紧密关闭。 下游任何的 负载变化或压力的波动,都会反馈在导阀隔膜的下 方,从而调节主阀的开度,确保下游压力的准确和稳定。

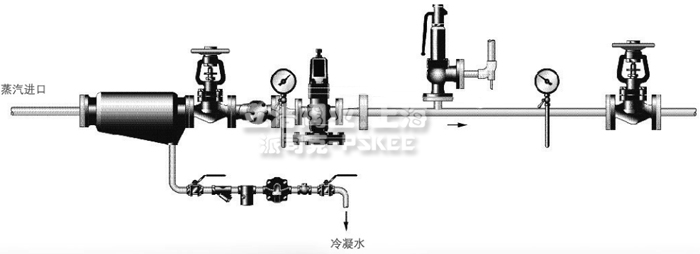

典型的减压安装示意图

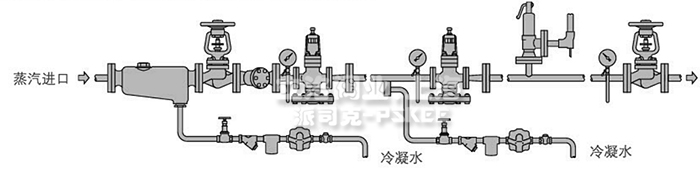

减压阀串联安装示意图

 如果减压比超过10:1,应使用2个减压阀串联以获得准确的压力控制。

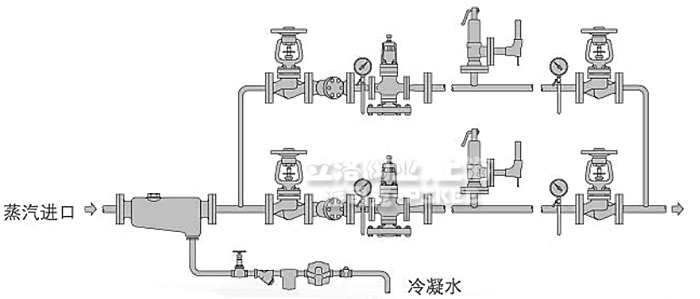

减压阀并联安装示意图

减压阀可从100%到0%调节负荷,尽管如此,如果阀门要经常工作在小负荷工况时,且小负荷小于最大负荷的10%,则最 好选用2台减压阀并联。 并联减压站还用于关键的,不可中断供汽的应用。
