电磁阀安装示意图


更新时间:2021-6-16 信息来源:电磁阀安装示意图

▼安装须知

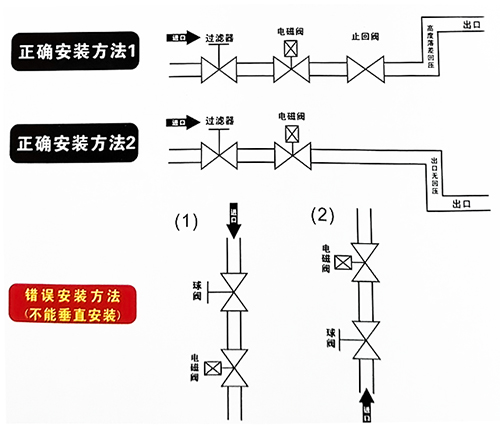

1.安装时电磁阀线圈向上,并保持垂直位置,箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2.电磁阀的工作介质应清洁无颗粒杂质,2.电磁阀的工作介质应清洁无颗粒杂质,电

磁阀内件表面上的污物及过滤器,需定期清洁干净。

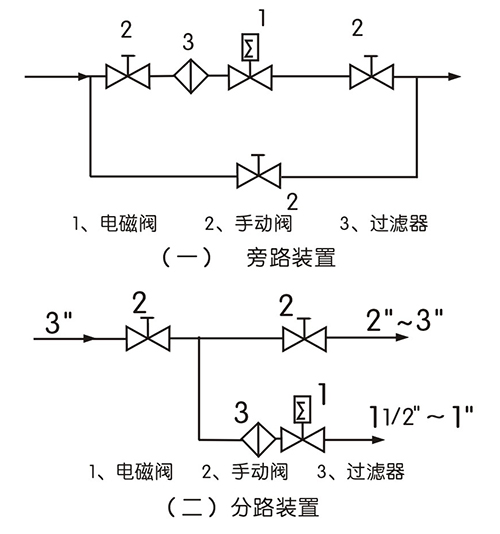

3.在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置

(如图一)。


4.在管路系统中,安装在支路上的电磁阀通径应小于主管道阀[ ]的通径(如图二 )。

5.安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6.不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7.普通型不能在爆炸危险场合使用。

8.在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9.在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10.电磁阀前后管道上需安装压力表,以使观察管道压力。


▼使用保养

1.建议使用单位派专人负责使用保养。

2.电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3.应定期清洗大阀内外及衔铁吸合今面的污物。注意不要损坏密封面。

4.电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5.电磁阀从管路上卸下不用时,应将内部及零件拭净并用压缩空气吹净储存。

6.使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7.工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定

压差范围内,当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要令止使用,关闭前后手动阀,以免电磁阀爆炸和泄露。


▼订货须知

1.订货时清注明型号、公称通径、公称压力、

工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

2.电磁阀正常工作时的电压为220+V,如果超过比范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。

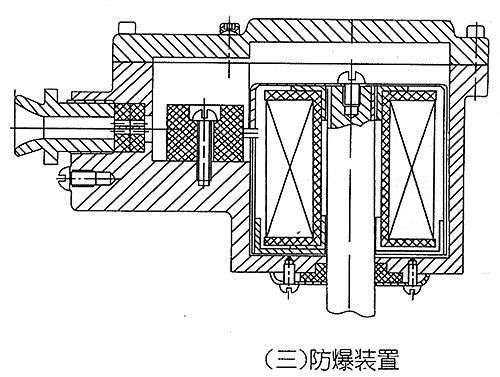

3.阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。( 防爆型结构如图3)
